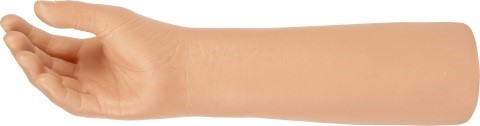

Кисть с электронной системой управления для протезов верхних конечностей «МИОТЕЯ»
Кисть с электронной системой управления для протезов верхних конечностей «Миотея» – электромеханическая искусственная кисть с микропроцессорной системой управления и источником питания, встраиваемым в гильзу протеза.
Предназначена для установки в протезы верхних конечностей с источником электрической энергии с любой длиной культи, за исключением культи кистевого сустава и обеспечивает сведение и разведение пальцев, пассивную бесступенчатую ротацию с регулируемой тугоподвижностью.
Кисть может оснащаться двумя типами систем управления: биоэлектрической или миотонической (контактной).
При биоэлектрическом управлении источником управляющего сигнала служит электрическая активность сохранившихся мышц культи при их произвольном сокращении.
При миотоническом управлении источником управляющего сигнала является перемещение определенного сегмента тела (культи) с передачей силового воздействия на датчик.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная ширина раскрытия – 110 мм.
Время полного раскрытия – 1,5 c.
Масса в формообразующей оболочке – 425 г.
Типоразмеры: 7¼, 7¾, 8¼.
Варианты исполнения: правая/левая.
Номинальное напряжение питания – 6 В.
Емкость аккумуляторной батареи – 750 мА•ч.
Диапазон рабочих температур: от -10 до +40°.
СИСТЕМЫ УПРАВЛЕНИЯ КИСТЬЮ
При протезировании предусмотрена возможность комплектации узлами управления с различными алгоритмами работы.
1. Биоэлектрическая одноканальная система управления (артикул – «Миотея-01»).
Раскрытие и закрытие производится по биоэлектрическим сигналам разных уровней, поступающим с одной мышцы. Система применяется для пациентов, имеющих одну сохранившуюся мышцу с сильным биоэлектрическим сигналом.
2. Биоэлектрическая одноканальная однокомандная система управления (артикул – «Миотея-02»).
Раскрытие производится по биоэлектрическому сигналу с мышцы, закрытие – при отсутствии сигнала. Система применяется для пациентов, имеющих одну сохранившуюся мышцу со слабым биоэлектрическим сигналом.
3. Биоэлектрическая двухканальная система управления (артикул – «Миотея-03»).
Раскрытие производится по биоэлектрическому сигналу, поступающему с одной мышцы, закрытие – по сигналу, поступающему с другой мышцы.
Система применяется для пациентов, имеющих две сохранившиеся мышцы с сильными биоэлектрическими сигналами.
4. Контактная (миотоническая) система управления (Артикул: Миотея-04).
Раскрытие и закрытие осуществляется при помощи контактного выключателя.
Система применяется для пациентов со слабым или отсутствующим биоэлектрическим сигналом.
ВАРИАНТЫ ИСПОЛНЕНИЯ

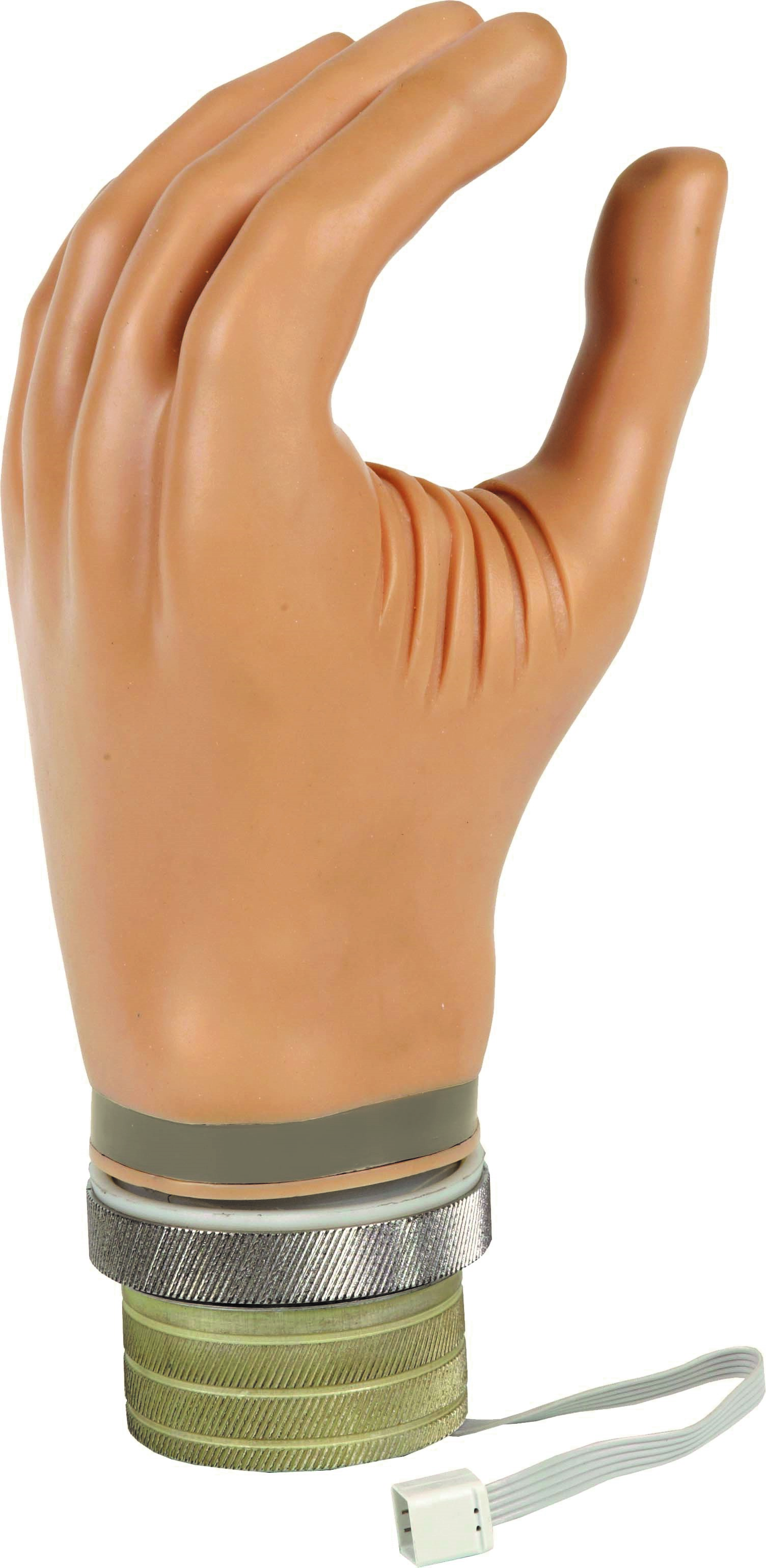

А) с пассивным ротатором ⌀48 мм

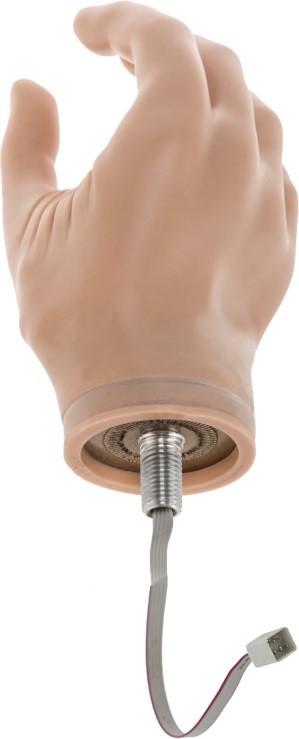

Б) с резьбовым фланцем М12х1,5 (только для протезов предплечья)
КОМПЛЕКТ ПОСТАВКИ
| Наименование |
Артикул |
| МИОТЕЯ-01 |
МИОТЕЯ-02 |
МИОТЕЯ-03 |
МИОТЕЯ-04 |
| Узел кисти в формообразующей оболочке |
1 |
1 |
1 |
1 |
| Узел датчика входного сигнала (датчик с рамкой) |
1 |
1 |
2 |
- |
| Миотонический датчик |
- |
- |
- |
1 |
| Ложемент аккумуляторной батареи |
1 |
1 |
1 |
1 |
| Аккумуляторная батарея M5B6GP75 |
2 |
2 |
2 |
2 |
| Зарядное устройство |
1 |
1 |
1 |
1 |
| Блок питания БПС-12 для зарядного устройства |
1 |
1 |
1 |
1 |
| Косметическая оболочка |
1 |
1 |
1 |
1 |
| Литьевой шаблон для аккумуляторной батареи |
1 |
1 |
1 |
1 |
| Литьевой шаблон для узла датчика входного сигнала |
1 |
1 |
1 |
1 |
КОМПЛЕКТУЮЩИЕ
Формообразующая оболочка
Артикул: ПФВ-Ф

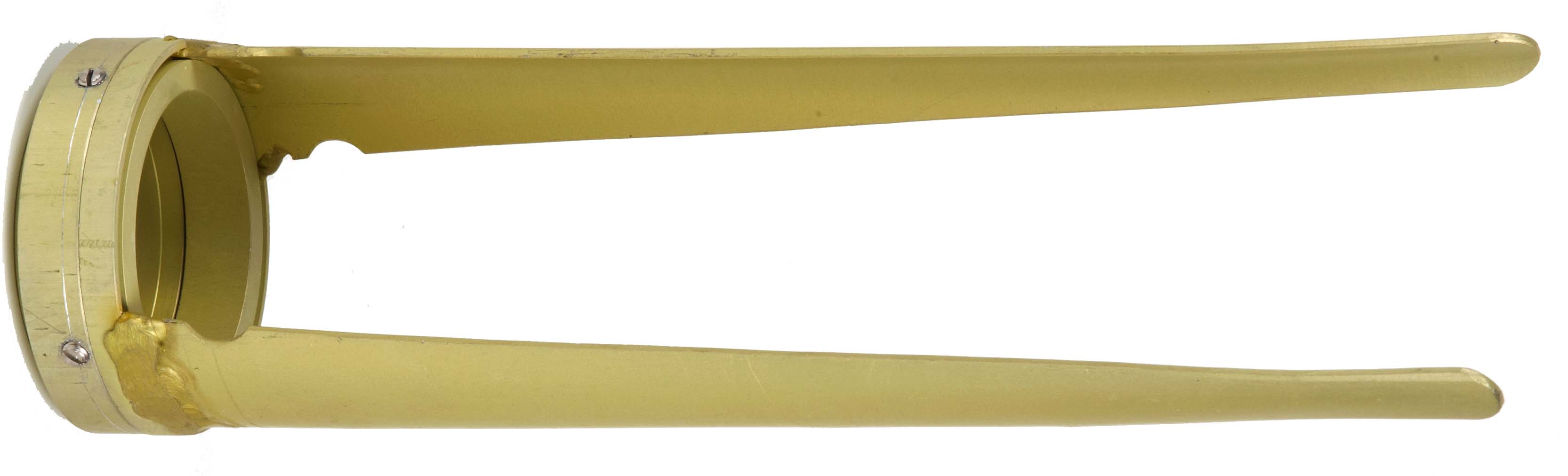

Узел крепления кисти на длинную культю
Артикул: УКДК

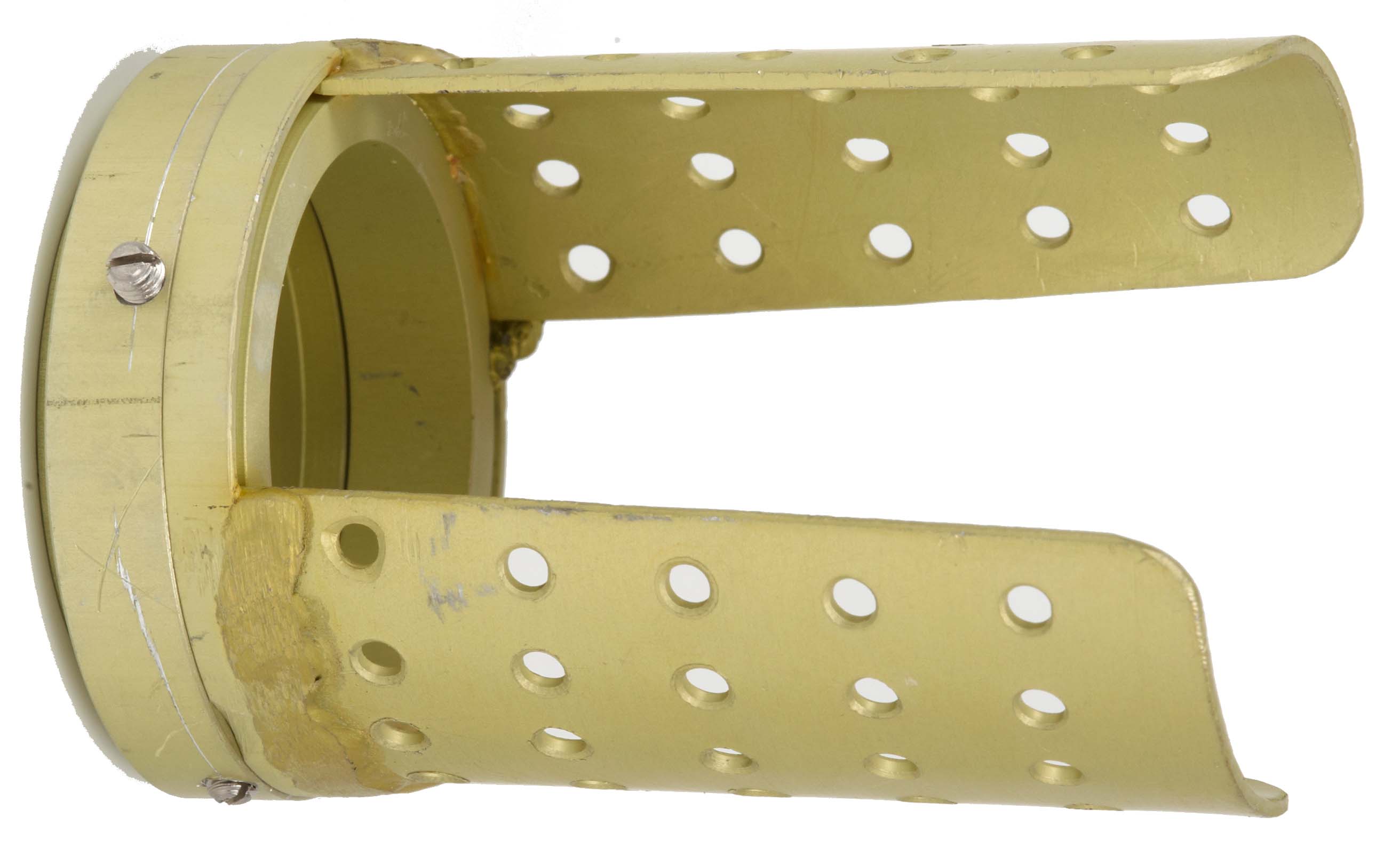

Узел крепления кисти на короткую культю
Артикул: УККК

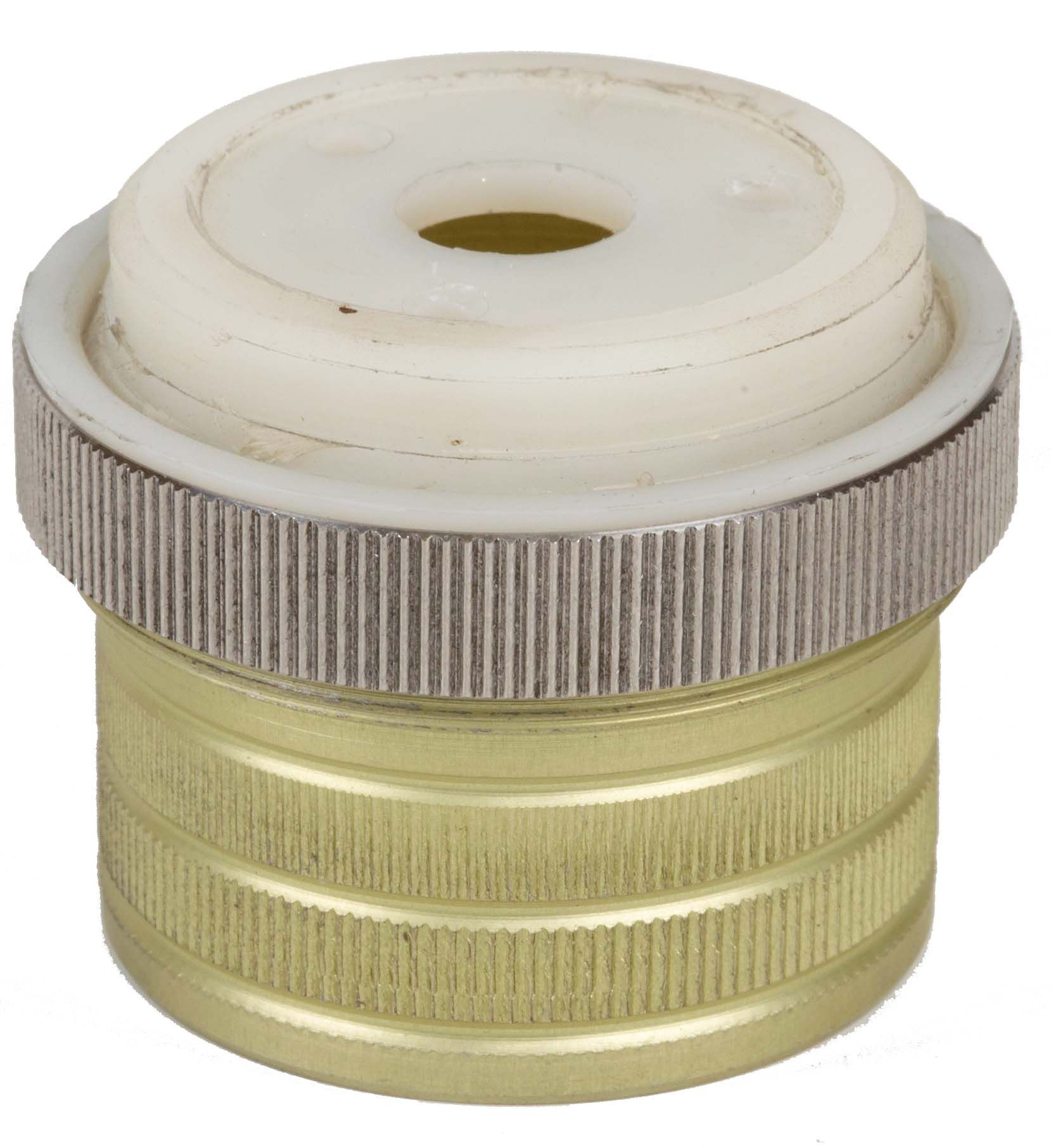

Ротатор кисти
Артикул: РК

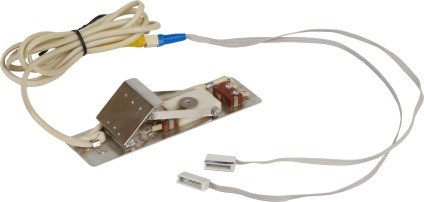

Электронный узел управления
Артикул: ЭУ

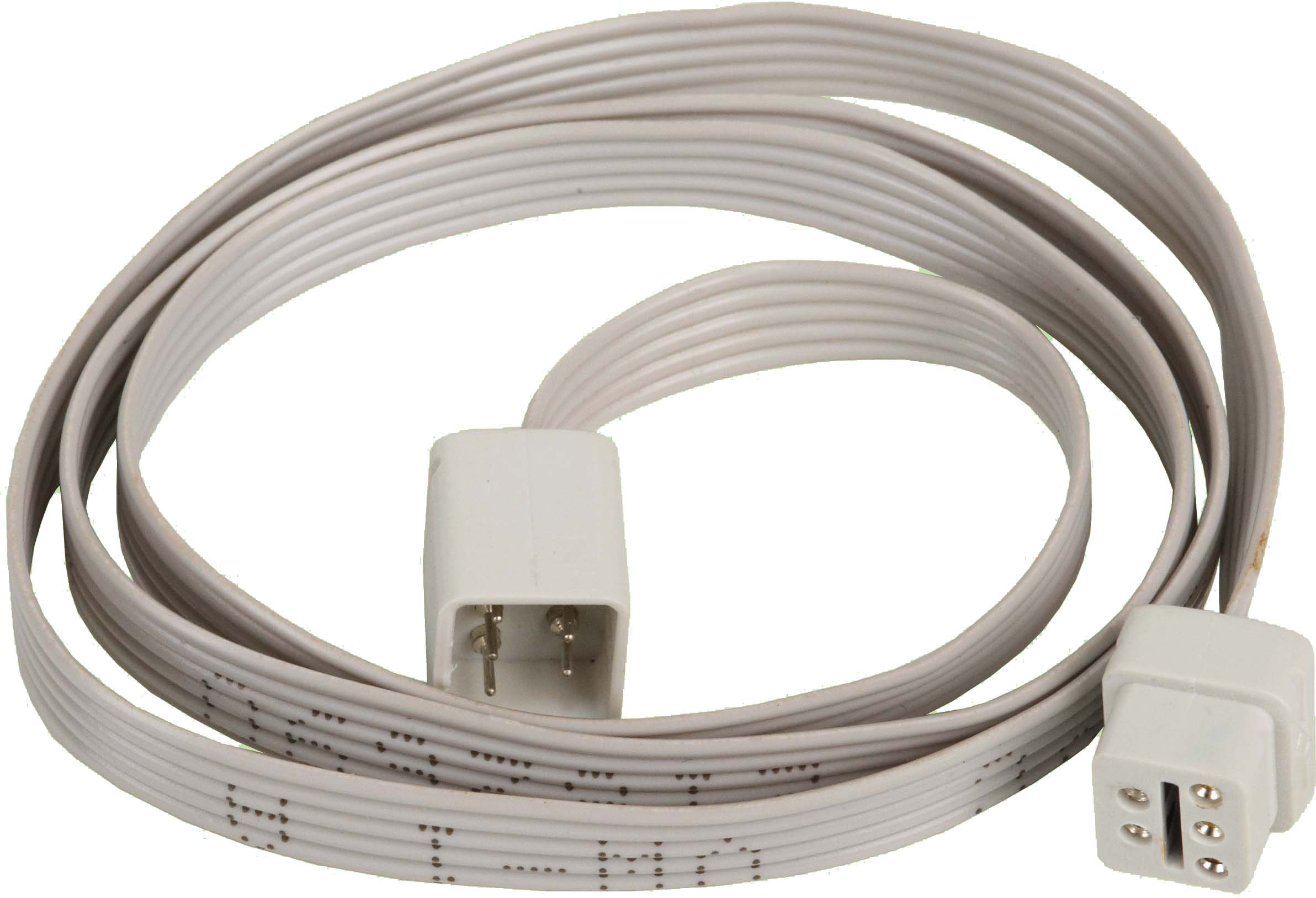

Удлинительный провод
Артикул: УП

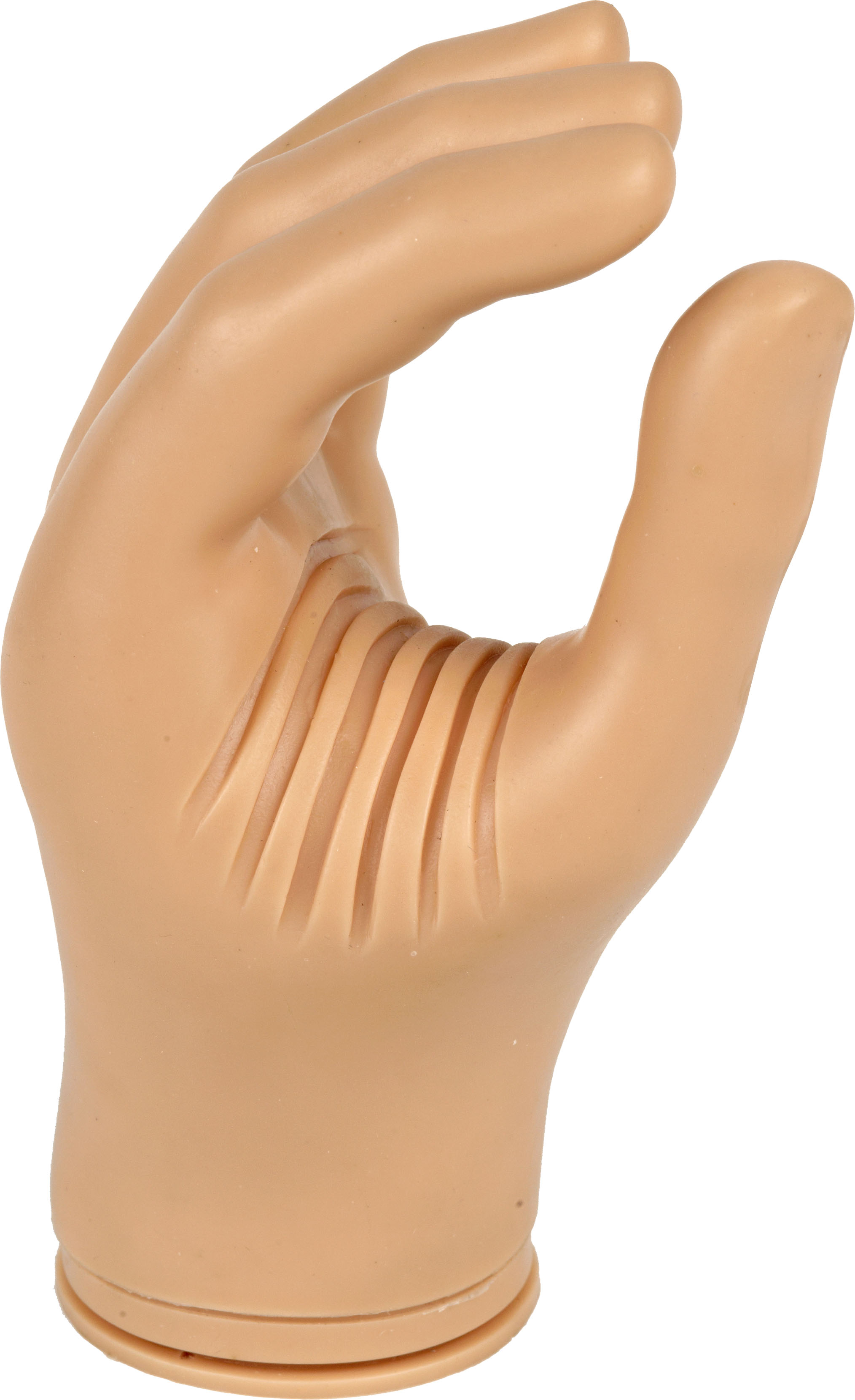

Косметическая оболочка
Типоразмер: 7¼, 7¾, 8¼
Артикул: ПФВ-К

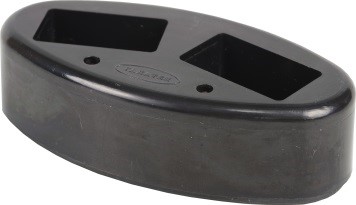

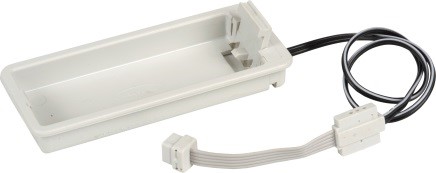

Ложемент аккумуляторной батареи
Артикул: ЭЭУ

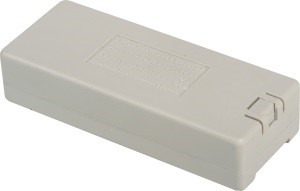

Аккумуляторная батарея M5B6GP75
Артикул: АБ750

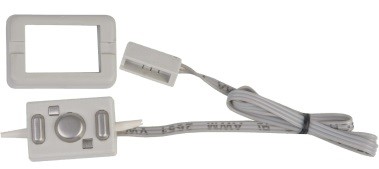

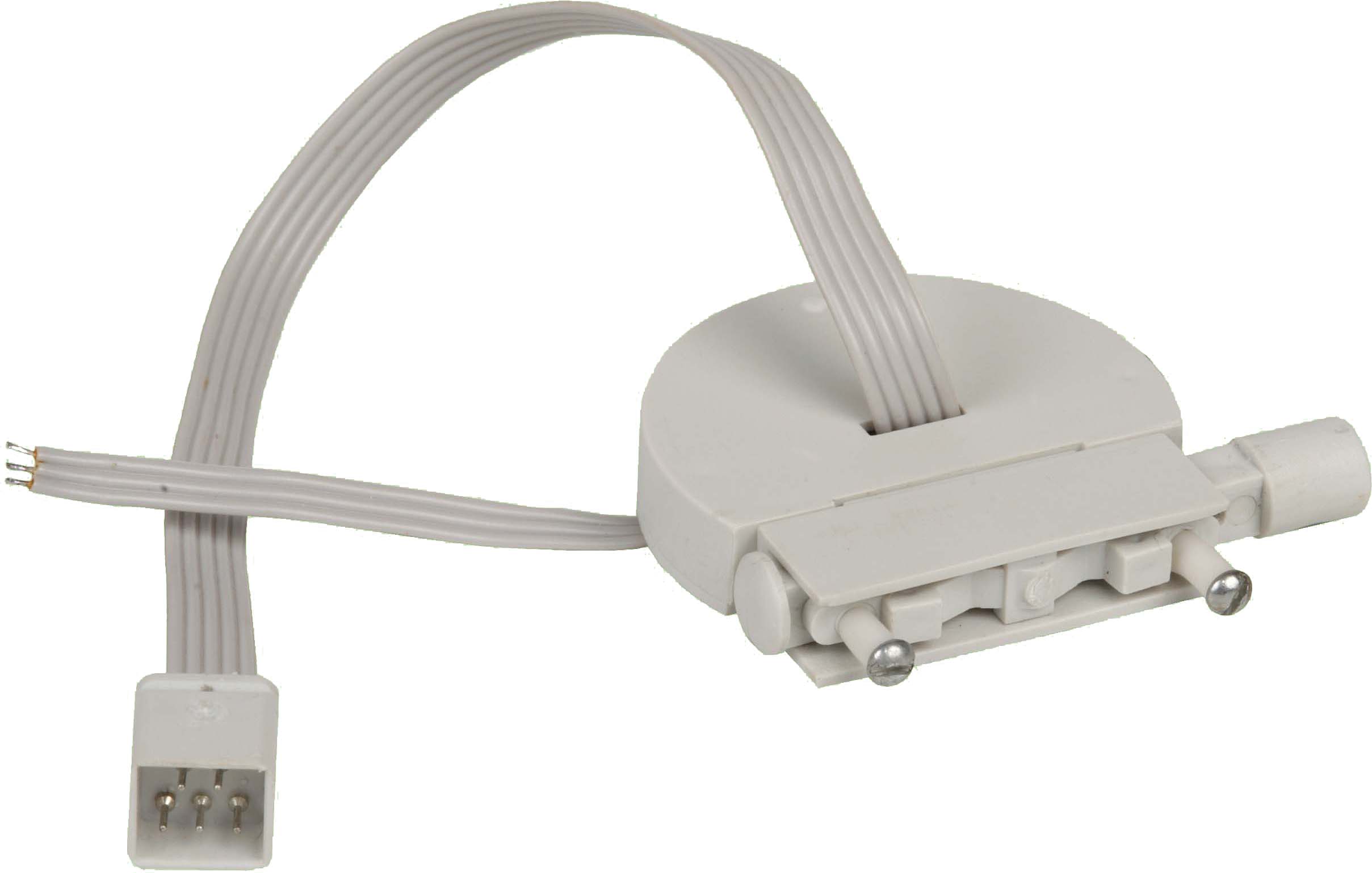

Узел датчика входного сигнала (с рамкой)
Артикул: УДВС
Зарядное устройство
Артикул: ЗУ
Блок питания БПС-12
Артикул: БПС-12
Миотонический датчик
Артикул: МД

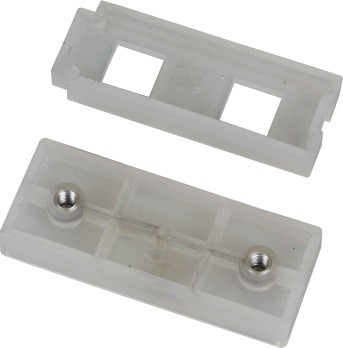

Литьевой шаблон для узла датчика
Артикул: ЛШУДВС

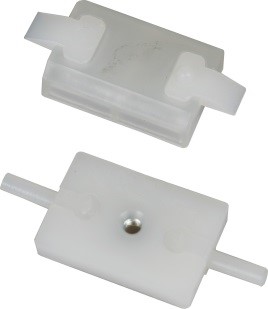

Литьевой шаблон для батареи M5B6GP75
Артикул: ЛШАБ

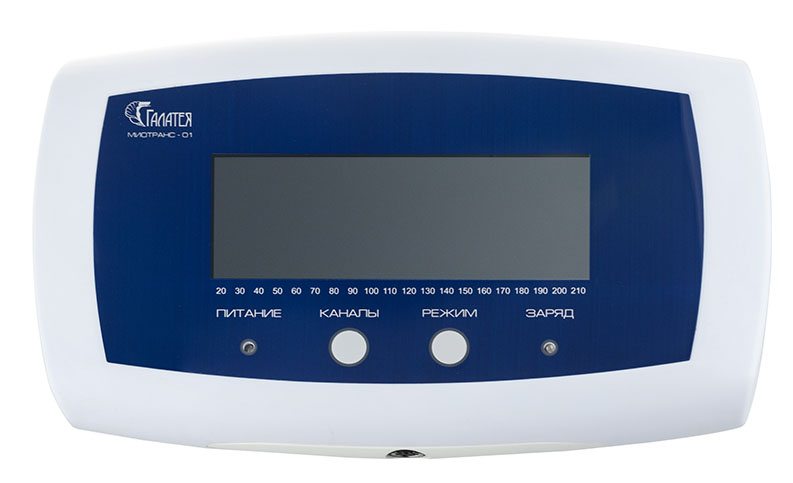

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ МИОСИГНАЛОВ ПР ПРОТЕЗИРОВАНИИ МИОТРАНС-01
